مرحبا بكم في التدريب الثاني: القوائم ومعاني الرموز

   في هذا التدريب سنتحدث عن أزرار التشغيل والقوائم و أقول لك يعتبر هذا التدريب هو البدايه الفعليه لتعلم التشغيل وان شاء الله سوف أوضح عمل كل قائمة ورموزها وكل ما هو مطلوب في هذا التدريب أن تعلم وظيفة كل رمز لأن التدريب القادم ان شاء الله سوف أوضح طريقة التشغيل من خلال الرموز الرئيسية لأن كل ما سوف تعرفه في هذا التدريب لا تحتاجه كله في عملية التشغيل الأساسية ولكنها إمكانيات في الماكينه تساعد في التشغيل وتستخدم في اسطمبات معينه وأيضا توجد رموز سوف أعرفك تشغيلها الافتراضي دون المساس في وظيفتها لأنها تحتاج الى خبرة عاليه في التعامل وسوف أتركها لك بعد ان تكتسب الخبرة لتكتشفها بنفسك لكن الأساس هنا ان تتعرف على الرموز الأساسية ومعناها وقوائمها وقبل ان نبدأ يجب ان يقترن الكلام النظري بالتدريب العملي في المصنع والى البداية.

أولا: بدايتنا هنا عن الازرار الرئيسية في المكنة وكما هو واضح في الصورة

وسيتم التوضيح للأزرار من الأسفل الى أعلى
زرار الإيقاف المفاجيء:

لونه أحمر وظيفته فصل التيار الكهربائي عن الموتور في المواقف الحرجة ومن ثم إيقاف عملية التشغيل كلية.
زرار السخانات:

وظيفته توصيل التيار الكهربائي للسخانات لتحويلها الى طاقة حرارية فوق عربة الفرن لإصهار (تسيح) البلاستيك.
زرار الموتور:

وظيفته تشغيل الموتور.
زرار البداية:

وظيفته توصيل التيار الكهربائي الى المكنة كلها.
زرار التحويل:

وظيفته التحويل من التشغيل اليدوي الى الأوتوماتيك والعكس.
زرار التشغيل:

لونه أخضر وهو بجوار زرار التحويل ووظيفته بعد الإنتهاء من إعدادات الماكينه بالطريقة اليدويه وتحويلها الى الأوتوماتيك نضغط على هذا الزرار لتعمل المكنة بشكل دائم دون توقف.




ثانيا:

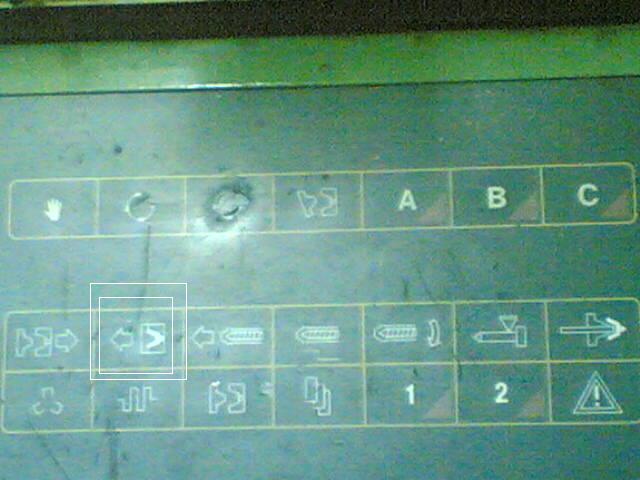

سنتحدث عن أزرار التشغيل اليدوي وهذه صورة توضيحية لهم

وسيتم توضيحهم كالتالي:
1- زرار فتح المنجلة:
وبه يتم فتح المنجله يدويا وهذه صورة للزرار وللمنجلة وهي مفتوحة.





2- زرار غلق المنجلة:
وبه يتم غلق المنجلة يدويا وهذه صورة للزرار وللمنجلة وهي مغلقه.





3- زرار نطر القالب:
وبه يتم نطر المنتج من القالب ومن ثم وقوعه في الصندوق المخصص لذلك وهذه صورة للزرار وللنطر وهو خارج من القالب.








4- زرار رجوع النطر:
وبه يتم رجوع النطر بعد خروجه وهذه صورة للزرار .


5- زار الحقن:
ويسمى ايضا زرار دخول الفتيل وبه يتم دخول البلاستيك السائل الى القالب وهذه صورة للزرار .


6- زرار رجوع الحقن:
ويسمى أيضا زرار المليء او رجوع الفتيل وبه يتم رجوع الفتيل بعد الحقن او مليء الفتيل في الفرن بالبلاستيك للحقنة القادمة وهذة صورة للزرار .


7- زرار دخول الفرن:
وبه يتم دخول عربة الفرن الى المنجله للحقن وهذه صورة للزرار .


8- زرار رجوع الفرن:
وبه يتم رجوع عربة الفرن وهذه صورة للزرار .




ثالثا سنتحدث عن أزرار تحكم المكنة من لوحة المفاتيح من أوتوماتيك ويدوي وهذه صورة توضيحية لهم وهم كالتالي



زرار التحويل اليدوي وصورته



زرار النصف أوتوماتيك وصورته



وهذا الزرار يجعل المكنة تعمل حقنة واحدة أوتوماتيك ولعمل حقنة أخرى يجب الضغط على زرار التشغيل الأخضر وقد تم إيضاحه سابقا
زرار الأوتوماتيك وصورته



وهذا يجعل المكنة تعمل أوتوماتيك بعد الإعدادات دون تدخلك في شيء طول مالإعدادات مضبوطة
زرار القالب وهذ ه صورته



وهذا الزرار مهم جدا من خلاله تتم عملية تركيب القالب وضبط مسافات القالب بالمنجله وتحميلة المنجلة وسيرد تفصيل أكثر ونحن نتكلم عن كيفية تركيب القالب
ويعتبر ما سبق هو أهم الأزرار التي تستخدمها في هذا المجال



رابعا سنتحدث عن القوائم ورموزها الرئيسية:
في هذا الموضوع سنتحدث عن القوائم الرئيسية والرموز المهمة فليس من السهل ان أتحدث عن كل قائمة بالتفصيل او عن كل الرموز لكن سوف أوضح القوائم والرموز الأساسية التي تجعلك تدير المكنة في أمان والقائمة او الرمز الذي لا أذكره من خلال الصورة يمكنك ان تعلم الرقم الافتراضي مؤقتا لأن الشرح العملي أوضح من النظري وسوف أترك لك التطبيق العملي في مكان عملك والآن لنبدأ
أولا هذه صورة مجمعة لعنوان القوائم ويليها عرض لكل قائمة وشرح لأهم الرموز



في الصورة لدينا 14 قائمة سنعرض صور ل8 قوائم لأن الحديث عن القوائم الباقية لن يؤثر معك كثيرا في التشغيل المبدئي وأول قائمة هي قائمة النطر وصورة القائمة ورموزها هي






قائمة النطر فيها كل الرموز المتحكمة في نطر المنتج من القالب ووظيفة الرموز التي تراها كالتالي
V25 = 100%
الرمز معناه سرعة خروج النطر والرقم يمكنك ان تتحكم فيه حسب إحتياج القالب أي إذا كان النطر يكسر المنتج قبل وقوعه فيمكنك ان تقلل السرعه بدلا من 100% تجعلها أقل من ذلك مثلا 60% او كما تأتي تجاربك مع التشغيل
V26 = 100%
الرمز معناه سرعة رجوع النطر والرقم يمكنك ان تتحكم فيه
P25 = 100%
الرمز معناه ضغط خروج النطر والرقم يمكنك ان تتحكم فيه حسب إحتياج القالب أي إذا كان النطر يكسر المنتج قبل وقوعه فيمكنك ان تقلل الضغط بدلا من 100% تجعله أقل من ذلك مثلا 60% او كما تأتي تجاربك مع التشغيل
P26 = 100%
الرمز معناه ضغط رجوع النطر والرقم يمكنك ان تتحكم فيه
لاحظ أنه يمكنك ان تتحكم في النطرمن خلال السرعة والضغط
ZA = 0.2 S
الرمز معناه الزمن الذي يفرق بين النطرات وبعضها أي انك جعلت النطر مرتين فالزمن الذي يفرق بن النطرة الاولى والثانية = 2و من الثانية و يمكنك ان تتحكم في الزمن كما تريد
L = 5 mm L2 = 5mm
مسافات ثابته للنطر
L1 = 50 mm
هذا الرمز مهم جدا الرمز معناه طول مسافة النطر اي انك تحدد مسافة المسطرة التي تطرد او تنطر القالب ويجب ان تراعي هذه المسافة بدقه حتى لا تؤثر سلبا على القالب او على مسطرة النطر ويمكنك ان تتحكم في الرقم بطول او قصر هذا الرقم وفي هذه المكنة اقصى طول لها 60 مم
AZ = 1 gange
الرمز معناه عدد ضربات النطر ويمكنك التحكم في العدد من 0و1و2و......و9
SZ = 1000000 SK
عداد افتراضي لعدد دورات الحقن التي تريدها ولكن لا نستخدمه كثيرا لأنه يستخدم في المصانع الكبيرة التي تتعامل بالقطعة أما بالنسبة لنا فنجعله رقم كبير
SZx = 1232345 SK
هذا هو العداد الفعلي للمكنة التي توضح لك في أي حقنه أنت وهذا لا تستطيع التدخل فيه لأن المكنة هي التي تصدره لك ولكن إذا تساوى الإفتراضي مع الفعلي فإن المكنة تقف لأنك قد وصلت للعدد المطلوب وهذا كما قلت يحدث في المصانع الكبيرة
وهنا تنتهي قائمة النطر حيث أصبحت قادرا في أن تتحكم في سرعة وضغط وطول وعدد ضربات النطر




ثانيا قائمة عربة الفرن:
وهذه صورة للقائمة ورموزها






وسنتحدث عن الرموز كالتالي
V9 = 60%
V10 = 50%
V11 = 30%
وهذه سرعات الفرن في الدخول علي القالب او الرجوع ويمكنك ان تتحكم في السرعات من خلال الأرقام
P5 = 25%
وهذا ضغط عربة الفرن في الدخول او الرجوع من القالب
Z9 = 1.0S
هذا زمن يبدا من بعده حقن البلاستيك في القالب
Z6 = 8.0S
هذازمن يبدا من بعده ابتعاد العربة عن القالب ويجب ان تراعي في هذا الزمن ان يكون أطول من زمن رجوع الحقن وسيأتي التفصيل بعد ذلك
K = 10.0mm
هذا يحدد المسافة التي يبتعد عنها الفرن عن القالب بعد الحقن أوتوماتيك وأنت الذي تحدد هذه المسافة
وهنا قد انتهينا من قائمة عربة الفرن


ثالثا قائمة رجوع الفتيل
وهذه صورة للقائمة ورموزها







وتسمى أيضا بقائمة ملء الفتيل وهي كالتالي

V24 = 100%
V23 = 100%
وهذه سرعات للشفط ووظيفته بعد ان ينتهي الفتيل من الرجوع يسحب او يشفط البلاستيك السائل على أول الفرن وتسمى بالفونيه حتى لا تعوق الحقن او هبوط خامات على الأرض وستعرف أهميته من خلال العمل
DOSERINGSHAST %
70 70 70 70 70
في الحقيقةأنا لا أعرف معنى الكلمة حرفيا لكن من خلال خبرتي في استخدامها هذه هي سرعة لفة الفتيل في الرجوع وهذا يفيد في سرعة دورة الحقن ككل ويفيد أيضا في أنواع الخامات كما سنرى في تدريب التشغيل كل ما يهم الآن ان تعرف هذه سرعة لفة الفتيل وتصل السرعة الى 100% ويتغير صوت الفتيل في حالة السرعة وفي حالة ما كان بطيئ.
MODTRYK bar
10 10 10 10 10
هذا هو ضغط لفة الفتيل في الرجوع وكلما زاد هذا الرقم يجعل الفتيل يلف مكانه أكثر
مما يتيح مليء خام فيكمل المنتج في القالب وسواء كانت سرعة او ضغط فإن المسافة الكلية تقسم الى خمس قطاعات وكل قطاع يخصص بسرعته وضغطه ويمكنك ان تغير الأرقام حسب الإحتياج
Z3 = 1.0S
وهذا زمن يبدأ من بعده رجوع الفتيل بعد الحقن
ZD = 20.0S
هذا زمن افتراضي لرجوع الفتيل ويجب ان يكون أطول من الفعلي لكن فائدته اذا إنتهى الخام ولم يزل الفتيل يرجع بعد مرور هذا الزمن يتوقف وهو زيادة في أمان التشغيل ومن الممكن جعله صفرا كما هو واضح في الصورة أي انه قد تم الغاء وظيفة هذا الرمز
C1 = 30.0mm
هذا مسافة العيار وتسمى بمسطرة العيار التي تحدد بها كمية الخام التي تدخل الى القالب وتزيد وتنقص حسب الكمية المناسبة للمنتج وتصل الى 100مم
C2 = 5mm
وهذه مسافة الشفط وقد تكلمنا عنه سابقا
والان قد انتهينا من قائمة رجوع الفتيل



رابعا قائمة حقن 2
وهذه صورة للقائمة







P7: P16 bar
100 100 100 100 100
100 100 100 100 100
وهذه ضغوط بعد ان يحدث الحقن الأول يظل الضغط مستمرا وهذا ما يسمى بالحقن الثاني وهذا يفيد في إكمال حقن البلاستيك في القالب مما يتيح إكمال المنتج في القالب
Z2 = 1.0S
وهذا زمن الحقن الثاني وممكن التحكم فيه
CP = 0.0mm
اذا أعطيت لهذا الرمز رقم في كل حقنة يزداد رجوع الفتيل بهذا المقدار ولذلك نعطيه صفر حتى لا يحدث خلل في عملية الحقن
C1 = 30mm
قد تم الحديث عنها في قائمة رجوع الفتيل
والان قد انتهينا من قائمة حقن 2

خامسا قائمة حقن 1




وهذه صورة للقائمة



وكما ترى في هذه القائمة رموز كثيرة ولذلك سأوضح الرموز المهمة والباقي من الصورة كأرقام إفتراضية لأن الحديث عن كل رمز سيجعل الأمور غير واضحة لذلك سأركز على الأساسي
V12:V21 M/S
100 100 100 100 100
100 100 100 100 100
هذه سرعة حقن واحد حيث يدخل البلاستيك الى القالب وكما نرى فهي مقسمة الى أجزاء مم علي الثانية في سرعة الدخول ويمكنك ان تتحكم في تغيير السرعة
P6 = 100 bar
هذا ضغط الحقن ويمكنك تقليله لأن بعض القوالب تحتاج الى حقن بطيء او ما يسمى حقن (مخنوء) لأنها تحتاج الى دخول البلاستيك ببطء حتى يملىء القالب بالضبط
Z1 = 1.0s
زمن الحقن الاول حيث يتوقف الحقن بعد مرور هذا الزمن لذلك يراعي الزمن مع طول مسافة الحقن
والآن قد انتهينا من قائمة حقن 1


سادسا قائمة فتح المنجلة



وهذه صورة للقائمة



تجد هنا كل ما يخص فتح المنجلة من ضغوط وسرعات وزمن فتح المنجلة وهو كالتالي
V6 = 60%
V7 = 30%
V8 = 20%
وهذه سرعات فتح المنجلة
W4 = 200 mm
W2 = 200 mm
وهذه هي مسافة فتح المنجلة الكلية
A1 = 200 mm
A = 200 mm
وهذا مسافة فتح القالب ويمكن تقليل المسافة كما تريد
Z4 = 11.0s
وهذا زمن تبريد القالب حيث لا يتم فتح المنجلة الا بعد مرور ذلك الوقت
Z5 = 1.0s
وهذا زمن تأمين القالب حيث لا يتم دخول القالب للحقن مرة اخرى إلا بعد مرور هذا الوقت وفائدته التأكد من ان المنتج قد وقع من القالب ليستعد لحقنة أخرى
ZU = 50.0s
وهذا زمن الدورة ككل من بداية الحقن وحتى فتح المنجلة وهذا مهم لأن فائدته لو أنك تركت المكنة لفترة طويلة وقد أنتهى منها الخام فبعد مرور هذا الزمن تتوقف عن العمل وهو زيادة في أمان التشغيل
والآن قد انتهينا من قائمة فتح المنجلة


سابعا قائمة غلق المنجلة



وهذه صورة للقائمة



ووظائف الرموز كالتالي
V1 = 60%
V2 = 40%
V3 = 10%
هذه سرعات الغلق لكن

V3

أهمهم لانها تتحكم في غلق القالب ومن الممكن ان تسمع صوت عالي عند الغلق فمن الممكن ان تخفض هذا الرقم حتى يهدأ الصوت أما اذا كان الأسطمبة او القالب غير محكم الغلق قيجب رفع هذا الرقم
P1 = 80%
P2 = 80%
وهذان ضغوط الغلق لكن

P1

تظل فعالة حتى نهاية الحقن حتى لا يتسرب بلاستيك خارج مجرى القالب
T = 200 mm
W3 = 200 mm
وهذه مسافات غلق المنجلة الكلية
W1 = 20 mm
G1 = 20 mm
وهذا مسافات غلق القالب
G2 = 1mm
وهذا مسافة تحميل المنجلة بالقلب حتى لا توجد فراغات بين القالب المتحرك والثابت وسيأتي توضيح ذلك في التدريب القادم
والان قد انتهينا من قائمة غلق المنجلة

ثامنا قائمة السخانات (درجة الحرارة)



وهذه صورة للقائمة



وهنا نجد لدينا أكثر من سخان لكن المستخدم الفعلي 4 سخانات 1 و2 و3 و4 ولا يتم تشغيل المكنة أوتوماتيك او حتى الحقن إلا بعد إقتراب الحرارة الفعلية من الإفتراضية فنجد في الصورة رقم أعلي وليكن 200 فنجد تحته رقم اخر وليكن 199 او كما هو واضح في السخان الثاني وكذلك في باقي السخانات فالرقم الأعلى هو ما تحتاجه للخام أما الاخر فهو الفعلي للمكنة وتظل ترتفع حتى تصل الى ما تريد وسيأتي كيفية التعامل مع السخانات في التدريب القادم

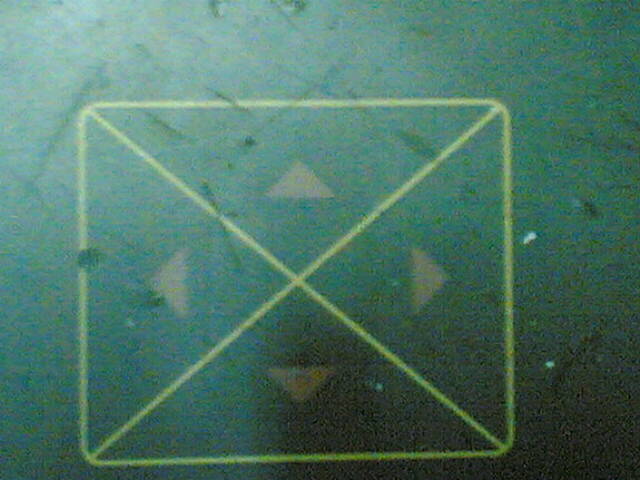

واليك صورة جدول الأرقام ويليه كيفية تحرك المؤشر بالأسهم








اما هذه الصورة فهي كالتالي





ENTER
لإدخال الرقم المراد الى موقع المؤشر
والسهمين المتوازيين
اذا أردت إدخال رقم معين متتالي فكل ما عليك ان تكتب الرقم ثم تضغط

ENTER

ثم تنتقل بالسهم الى المؤشر التالي ثم تضغط على هذين السهمين
فتجد الرقم ادخل أوتوماتيك
Clear
إذا كتبت رقم خطأ قبل ادخاله وأردت تغير هذا الرقم اضغط

clear

تلغي هذا الرقم ومن ثم كتابة الرقم الجديد
والآن ننتقل الى التدريب الثالث : كيفية التشغيل
